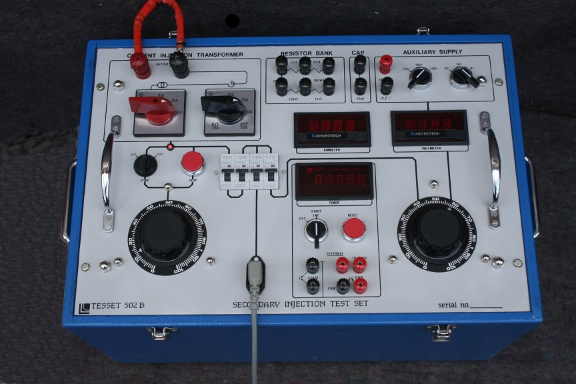

FEATURES:
SPECIFICATIONS | |||||
Supply voltage: | |
||||
Current Injection Transformer: | (Choke switched to bypass) | ||||
MAXIMUM CURRENT | |||||
RANGE | MAXIMUM VOLTS |
CONTINUOUS CURRENT |
1 MIN ON 3 MIN OFF |
30 SEC ON 3 MIN OFF |
10 SEC ON 2.5 MIN OFF |
2 A | 220 V | 3,5 A | 7 A | 12 | 16 |
5 A | 120 V | 5 A | 10 A | 15 | 20 |
10 A | 60 V | 10 A | 20 A | 30 | 40 |
25 A | 24 V | 25 A | 50 A | 75 | 100 |
50 A | 12 V | 50 A | 100 A | 150 | 200 |
CHOKE RATINGS | |||||
RANGE |
MAXIMUM CURRENT |
(5 Minutes) | |||
2 A | 2.6 A | ||||
5 A | 6.5 A | ||||
10 A | 13.0 A | ||||
25 A | 32.5 A | ||||
50 A | 65 A | ||||
AUXILIARY SUPPLY VOLTAGE | |||||
VOLTS AC | AC CURRENT | VOLTS DC | DC CURRENT | ||
0 - 55 | 4 A | 0 - 77 | 2,0 A | ||
0 - 110 | 2 A | 0 - 155 | 1,0 A | ||
0 - 220 | 1 A | 0 - 311 | 0,5 A | ||
VOLTS OUTPUT |
Pk - Pk RIPPLE |
CURRENT | Pk - Pk RIPPLE |
CURRENT | |
50 | 10% | 650 mA | 5% | 290 mA | |
110 | 5,9% | 1,0 A | 5% | 800 mA | |
220 | 1,6% | 500 mA | 1% | 250 mA | |
Ammeter: |
3 1/2 digit True RMS. responding Accuracy: 0,5% of reading + 3 digits Linearity: 0,05% Temperature coefficient: 30ppm/oC typ. |
||||
Voltmeter: | Accuracy: 0,5% of reading + 2 digits Linearity: 0,05% Temperature coefficient: 30ppm/oC typ. |
||||
Timer: | Autoranging: 99,999; 999,99 and 9999,9 seconds. Accuracy: 1 digit Frequency error: 75ppm Temperature coefficient: 25ppm from 0 - 40 oC. |
||||
Capacitor: | |
||||
Resistors | 2 K ohm | - | 220 mA | - | 100 W |
200 ohm | - | 0,7 Amp | - | 100 W | |
20 ohm | - | 2,2 Amp | - | 100 W | |
1,5 ohm | - | 8 Amp | - | 100 W | |
0,5 ohm | - | 14 Amp | - | 100 W |
